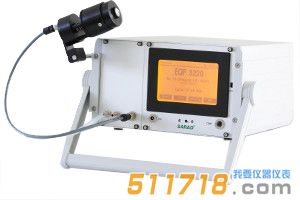

EQF3220氡/钍测量仪_德国SARAD

德国SARAD EQF3220测氡仪在测氡模组与测子体模组上配备了高端半导体放射性探头,通过独有的阿尔法能谱算法,实现了不同子体的美辨识分离。

品牌 : 德国SARAD

德国SARAD EQF3220氡/钍测量仪产品简介:

  在SARAD所有氡钍以及子体测量产品航领域内,EQF3220是前端的一款仪器。它包含了针对现场氡状况评估,以及科学研究所需要的所有组件。除了同时氡钍测量以外,还包括了氡钍子体,以及对应不同气溶胶颗粒体积的相关性测量。仪器除了分别收集结合态与未结合态子体以外,还收集了粒径在5至60纳米范围内的凝聚态粒子。这部分通常在燃烧过程时出现在空气中。

  外置气溶胶采样头可以从主机分离,从而实现室内任意位置的摆放。独特采样头设计,实现徒手快速更换滤膜。通过采用增强纤维型滤膜以及对叶片泵的自动控制,使得流量恒定并且可调。不锈钢丝网用于分离未结合态子体,大量实验数据验证了美的实验结果与可靠性。

  EQF3220同时在测氡模组与测子体模组上配备了高端半导体放射性探头,通过独有的阿尔法能谱算法,实现了不同子体的美辨识分离。

  内置高压氡测量腔室,经由特殊设计,实现了小腔室体积与高灵敏度的美结合,在钍测量与小采样量时表现更为突出。其他快速氡连续测量法(例如电离室法,闪烁室光电倍增管法)所面临的长效性递增本底Po-210污染,也被完全的剔除,而且不受环境本底影响。独特腔室对于湿度变化完全不敏感,完全无需干燥桶。

  对于每个放射性测量而言, 测量置信度是个中心关键点。针对这一目的,EQF3200对每一个测量值,存储其完整的Alpha能谱。由此可以确定每个时间点,其测量的准确无误性。

  即时的测量值可由大屏幕触摸屏操作显示。所有的测量数据存储于1块2GB的存储卡上,通过USB连线PC进行下载读取。支持连接GSM-GPRS调制解调器或者ZigBee模块进行远程无线的数据传输与仪器控制。用户还可以选择加装外置碘化钠探测器与EQF3220相连,用于确定现场Gamma剂量率。仪器内置更多输入输出端口,用于连接更多用户自定义探测器。


德国SARAD EQF3220氡/钍测量仪技术参数:

测氡模组

探头

4 x 200mm²半导体离子注入式Si探头

内置腔室大小

整个气体回路空间250ml

测量范围

 10 MBq/m³

灵敏度

快速氡3 cpm/(kBq/m³),慢速氡7 cpm/(kBq/m³)

响应时间

快速氡12分钟,慢速氡120分钟

测量/分析

快速氡(不含Po-214)以及慢速氡(包含Po-214)
钍浓度
所有单个周期能谱以及浓度时间曲线

气溶胶收集探头

尺寸规格

直径44mm,长度100mm

探头

2x150 mm²离子注入式半导体探头

滤膜

网状加强型滤膜, d=27mm, 1μ孔径
滤膜击穿,污染预警
徒手更换滤膜,无需工具

薄膜泵流量预设1.65l/min,很大3l/min, 流量精可控

测量范围

 1 MBq/m³ (EEC)

灵敏度

结合态子体,约 600 cpm/(kBq/m³) (EEC)
未结合态子体,约 150 cpm/(kBq/m³) (EEC)

响应时间

120 min

测量/分析

分别确定氡与钍结合态与未结合态EECPAEC
完全存储每个周期的能谱以及测量值
钍的测量值,通过计算Po-212其时间曲线的积分获 得,从而在时间分辨率上表现更为优异

Gamma-探测器(可选)

探头

一体化设计碘化钠探测器,内置光电倍增管与偏压
闪烁晶体2 x 2
能量范围 10keV  2MeV
分辨率 9% (Cs-137)

测量/分析

测量剂量率,2种确定核素的净放射性,完全存储每 笔数据的能谱以及时间曲线

探测器尺寸

直径60mm,长度260mm
5米长连线(可选10)

附加探测器

标准配件

相对湿度 0 100, 精度 ± 2%

温度

-20  40°C, 精度 ± 0.5°C

大气压

800  1200mbar, 精度 0,5% MW

流量计

 4 l/min,精度 ± 5%

气体分析 (可选)

CO, CO2, CH4, 可燃性气体不同测量范围

水质分析 (可选)

pH氧化还原电位导电性等

过程监测 (可选)

压力,压差,流量,流速等

气象学相关 (可选)

风向风速

常规 :

  测量 可同时驱动所有探头,按照各自预设的测量方案进 行测量

  测量时间方案 存储16个预设测量时间方案,每个方案很多细分64 个步骤(自定义循环次数,或者自动无限循环)

  单个测量区间可选范围1秒至数周

  数据存储 2 GByte闪存卡

  控制/显示 6 x 9cm触摸屏

  数据接口: USB, RS232

  供电部分 内置12V 充电电池, 直流稳压电源

  可选外接12V汽车电源或者太阳能供电系统

  尺寸/重量 235 x 140 x 255 mm / 6kg

  软件平台 dVISION:仪器控制与数据传输,图形化管理,数据 整理

  dCONFIG:对系统进行设置,新建/修改测量程序 方案(亦可通过GPRS,GSM,ZigBee-WLAN)

  扩展功能 内置快速接线柱:

  预留8组模拟量输入,3组计数器输入,2个状态量 输入,6组开关量输出,定时器,PID自控单元/模 拟量输出
