表面氡析出率测量

氡析出率测量计是环境氡污染计管理中的来源项目，是建筑材料放射性含量是否达到咱家标准的鉴别方法，也是退役铀矿制造设施管理中废石场、尾矿防氡的关键。 为此建立了各种测定方法和仪器，氡析出率容易受到环境条件和采样的干扰，难以再现和比较。

国际原子能机构出版的333号技术丛书《铀尾矿氡析出测定和计算》( 1992 )对氡析出率测定方法给出了技术规范，描述了3种氡析出率测定方法，分别是累积法、气流法和活性炭吸附法，目前很常用

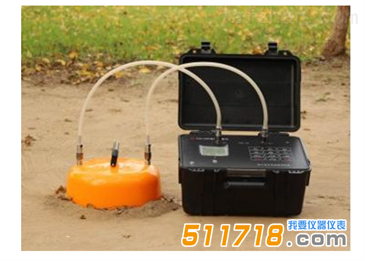

累积法也被称为局部静态法，在射气介质的表面固定氡累积箱，用不通气材料密封周边。

活性炭筒吸附法测定的氡析出率依赖于活性炭对氡有很强的吸附性。 活性炭盒一般为圆柱形，直径为70-250mm，盒内约有18-28目优质椰壳活性炭100g(50-225g )，在碳盒的开口部加入100目不锈钢目，碳盒溶出 氡从介质表面析出到炭床内时，被活性炭吸附，吸附的氡及衰变的子体全部堆积在活性炭内。 用γ能谱仪测定活性炭盒氡子体的特征γ射线峰( 609keV )或峰组( 294，352，609 kev )的强度，氡子体的γ特征峰组一般由4个特征峰组成，为了降低本底。

该测定法如“建筑物表面氡析出率的活性炭测定方法”咱家标准GB/T16143-1995所示，需要至少1天的采样时间，无法测定瞬时的氡析出率，但由于活性炭的强吸附性，从介质表面析出

在使用活性炭吸附法之前，必须将样品盒在> 110℃下均匀加热，使活性炭干燥，解析活性炭上吸附的氡，去除可能吸附的污染物。 取样盒暴露在含有湿气和湿气的环境中时，活性炭同时具有吸附水的能力，因此氡的吸附效率下降。 为了消除这种现象的影响，样品盒在暴露前后称重，根据通过吸收水分测定的活性炭重量的增加采取适当的修正系数。

贯通气流法与蓄积发的配置类似，但测量器蓄积法通过测量蓄积箱中的氡浓度和蓄积时间的关系来决定氡析出率，贯通气流法通过测量贯通气流中确立的稳定氡浓度来得到表面氡析出率。 该发行从积很的箱子中连续排除氡，避免了蓄积法中氡浓度增加引起的逆扩散和泄漏对氡析出率测定的影响。
